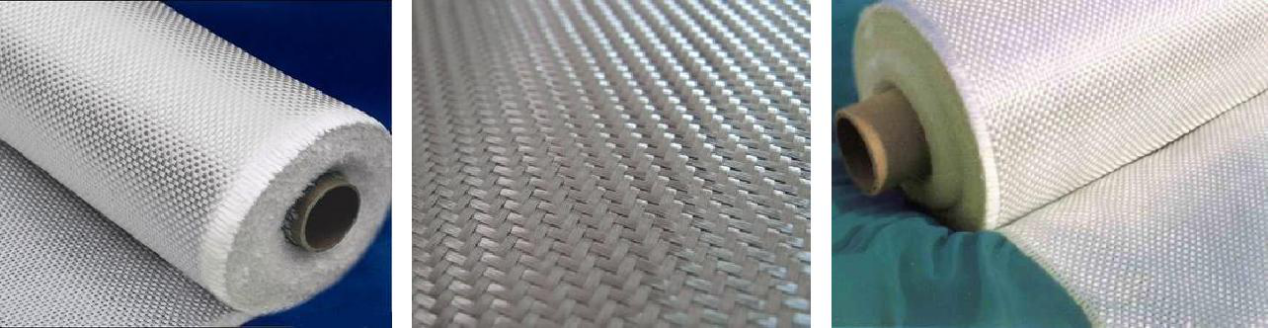

低介电电子布是一种具有低介电常数（Dk）和低介电损耗（Df） 的电子级玻璃纤维布，其核心优势在于能显著减少信号传输过程中的能量损失，提高信号完整性和传输速度，满足现代电子设备对高性能材料的需求。作为高频高速印制电路板（PCB）的核心增强材料，其厚度通常不足头发丝的1/3，却在5G通信、人工智能硬件、数据中心和智能汽车等领域发挥不可替代的作用，已成为电子材料领域最具发展潜力的细分赛道之一。
项目介绍
为了适应高端市场对低介电电子布检验的需求，西安获德总结多年的验布机检测经验，开发了低介电电子布智能验布系统，系统采用多组成像方式组合完成低介电布面图像采集，可检测常见的各种低介电电子布缺陷，检测精度达到0.05mm，检测速度最高可达到120米每分钟，并采用人工智能AI技术对各类缺陷进行分类统计，形成各种报表。尤其针对纬起毛、各类小面积污渍检测进行全面升级！
检测精度达到微米级别
机器视觉解决方案
图像采集过程
当验布机运行时，压在验布机辊轴上的旋转编码器开始旋转，并以旋转速度为依据触发相机进行图像采集，旋转越快，相机采集频率越快，这样就可以保证在不同的速度下，采集到的图像不失真，以满足生产不同产品时速度的差异。
图像处理过程
当相机采集到布面图像后，通过千兆网将图像数据传送至工业控制计算机，运行设计好的图像处理算法对采集到的布面图像进行处理，当发现有缺陷时，系统报警提示，同时将缺陷存储在相应的文件夹内以便后期查询；没有发现缺陷的图像则不需要保存。
主要功能及技术参数
1、检测对象：适用2116、2113、1080、106等系列玻璃纤维电子布；

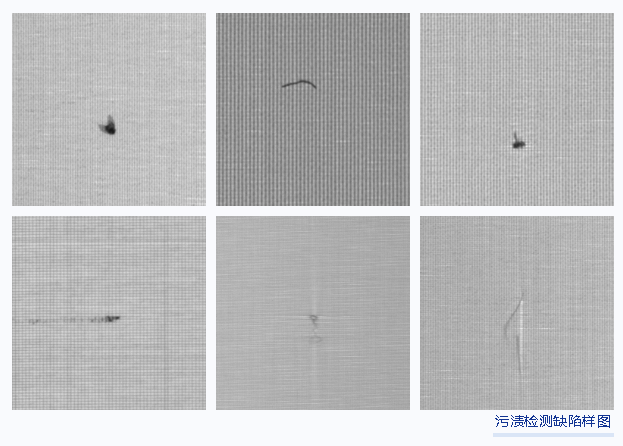

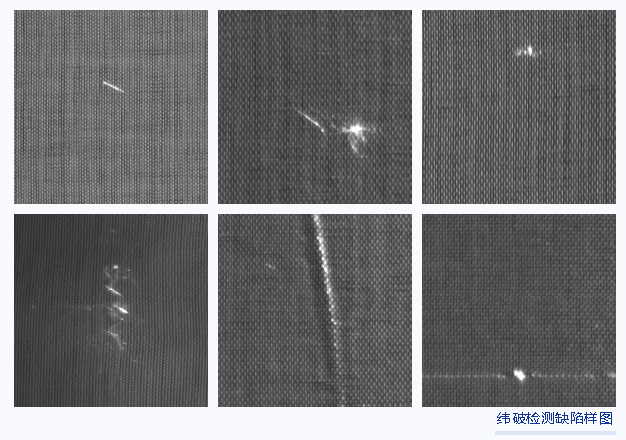

2、深度学习疵点分类可检测类型：蚊虫、纬结、纬破、布污、松紧经、折痕、经污、接著纱、经破、折裂等几类主要疵点； 平均检出率95%以上；
3、可设置卷号，手动换卷；可根据缺陷大小或者类型进行停机（验布机需提供停机信号接口）以便人工进行修布；

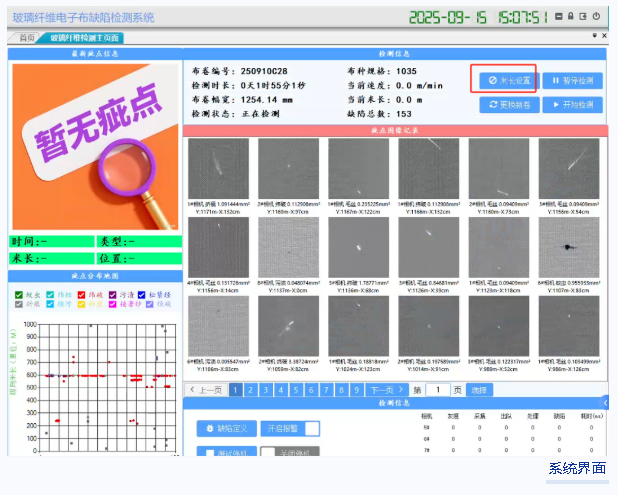

4、统计查询功能：可以按类型查询疵点统计与疵点分布图，缺陷可保存100000幅；
5、系统可加装在人工验布机上，也可应用在后处理验布过程；
6、7*24小时连续工作制； 工作环境温度：0 - 40℃； 最大检测幅宽：1.27m； 最高检测速度：≤120m/min；最高分辨率：纬破站0.1mm/pixel，污渍站0.05mm/pixel；

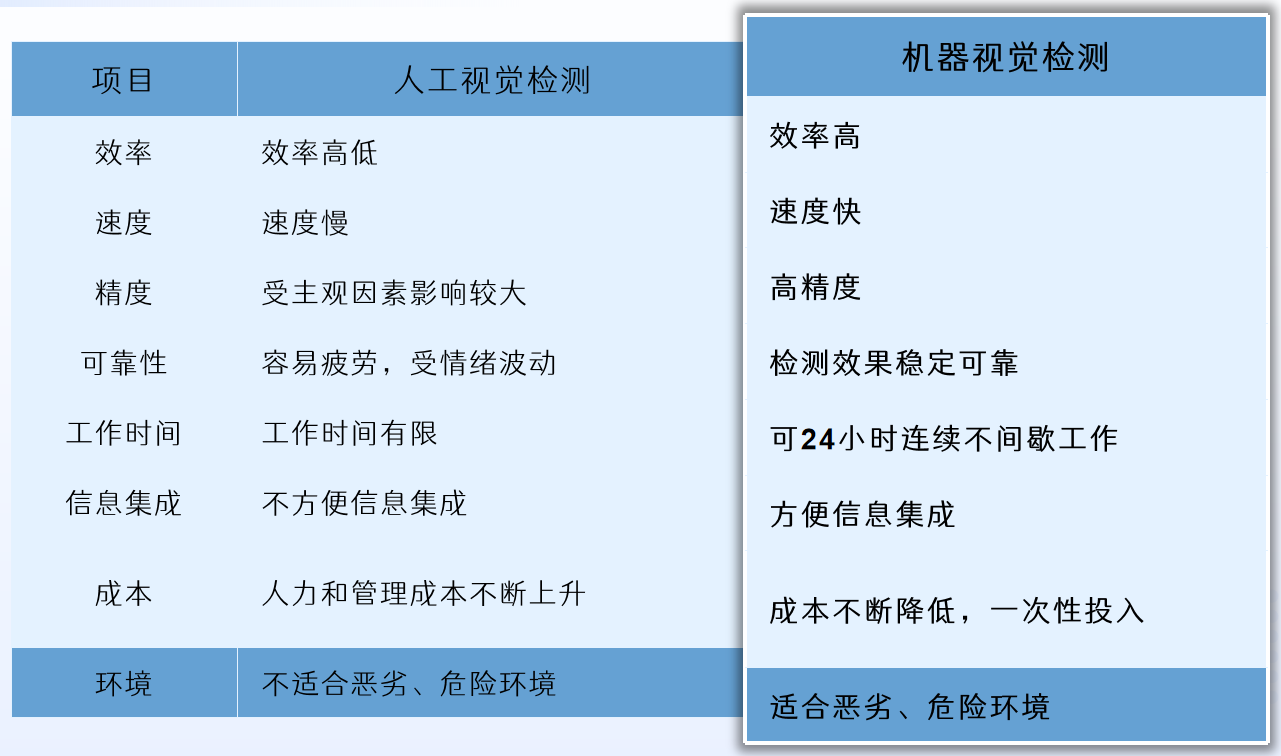

低介电电子布智能验布系统通过融合多组成像与人工智能技术，成功实现了对低介电电子布的微米级（0.05mm）缺陷精准识别与分类，并将检测速度提升至120米/分钟的新高度。这不仅标志着在检测精度与效率上对传统人工方式的全面超越，更构建了一个持续、稳定、客观的数字化品控闭环，为企业在高端市场赢得竞争优势提供坚实的数据支撑与质量保障，最终推动低介电电子布制造迈向智能化、高质化的新阶段。
